عمده خرابی تبلت ها در همین کنده شدن سوکت شارژ، که تعمیر کار را مجبور به مسیریابی و یا حتی تعویض برد میکنه.
در این مقاله خواهیم آموخت:
جایگذاری سوکت جدید
مسیریابی سوکت شارژ
لحیم کاری و محکم کردن پایه ها
مسیریابی و تعویض سوکت برد تبلت ها باید با ظرافت انجام شود تا برد کوچک تبلت ها آسیب نبیند.
همچنین در مسیریابی با سیم های نازک باید به این نکته توجه کنید که لحیم شما نوک تیز و سیم لحیم شما مرغوب باشد تا از مشکلات احتمالی جلوگیری شود.
جایگذاری سوکت جدید
پس باز کردن تبلت و بیرون آوردن برد باید سوکت قدیمی را از جا درآورده و سوکت جدید را جایگذاری کنیم.
اما چگونه؟ …
به دلیل این که این تبلت ها با ظرافت طراحی شده اند با یک اشتباه کوچک برد کنده (اصطلاحا بردکَن) میشود.
اما به دلیل حرفه ای نبودن بعضی از همکاران، از سوکت های پایه دار برای این نوع تبلت ها استفاده نمی شود،
که در نتیجه آن باید فشار کوچک سوکت از روی برد کنده می شود، و موجب سیم کشی دوباره آن میشود.
نکته : در خرید سوکت حتما به پایه دار بودن ان توجه کنید.
پس از جایگذاری سوکت از پشت برد حتما با سیم لحیم ان را محکم کنید تا از اتصال پایه ها به برد مطمئن شوید.
مسیریابی سوکت شارژ
بعد از آن پایه هایی که از روی برد کنده شده اند را با مولتی متر چک کنید تا مسیر هر کدام از پایه ها به برد را پیدا کنید.
بعد با یک سیم نازک مسیر ها را به هم پیوند بدید. از اتصال کامل دو سیم با قلع اطمینان حاصل کنید. پس مسیریابی و سیم کشی سوکت شارژ کار ما تقریبا تمام است.
لحیم کاری و محکم کردن پایه ها
پس از مسیریابی دیگر کار ما تمام است ، و در مرحله اخر باید مسیر هارا دوباره لحیم کنیم تا محکم تر شوند.

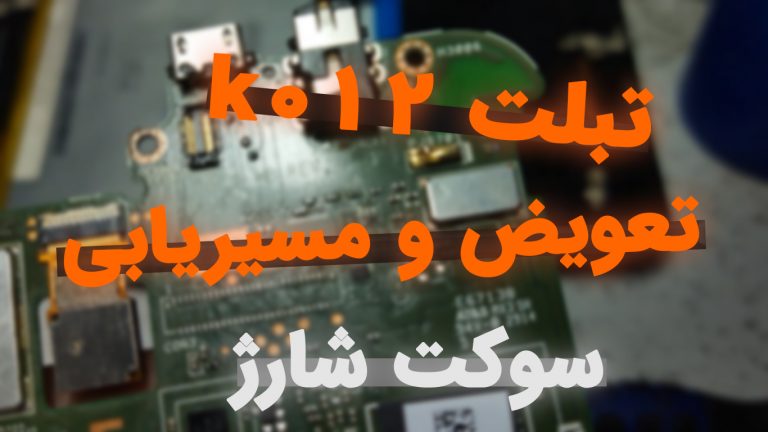

همچنین می توانید از لینک زیر ویدیو این مقاله را ببینید.
